Rozprężacze odmulin i odsolin – rola, zasada działania i zastosowanie w przemyśle

W nowoczesnych instalacjach energetycznych i przemysłowych niezwykle istotne jest utrzymanie czystości wody zasilającej kotły oraz zapewnienie jej odpowiednich parametrów jakościowych. Właśnie dlatego w systemach parowych i wodnych stosuje się różne urządzenia pomocnicze, które chronią instalacje przed osadzaniem się zanieczyszczeń i korozją.

Do takich urządzeń należą rozprężacze odmulin i odsolin. Choć na co dzień są elementem mniej widocznym niż same kotły czy zbiorniki ciśnieniowe, to odgrywają kluczową rolę w bezpiecznej i wydajnej pracy całej instalacji.

1. Czym są rozprężacze odmulin i odsolin?

Rozprężacze odmulin i odsolin to specjalne zbiorniki ciśnieniowe, które służą do:

• przyjmowania wody odmulinowej i odsolinowej odprowadzanej z kotłów parowych,
• rozprężania medium do niższego ciśnienia,
• oddzielania fazy parowej od ciekłej,
• bezpiecznego odprowadzania pary do atmosfery lub odzysku energetycznego,
• zrzutu wody o obniżonej temperaturze i ciśnieniu do kanalizacji lub dalszej obróbki.



2. Skąd biorą się odmuliny i odsoliny?

Odmuliny

• Powstają w wyniku usuwania zanieczyszczeń stałych (szlam, osady) gromadzących się w kotle parowym.
• Proces odmulania przeprowadza się okresowo, by zapobiec osadzaniu się kamienia kotłowego.

Odsoliny

• Usuwane są podczas stałego procesu odsalania wody kotłowej.
• Celem jest ograniczenie stężenia soli mineralnych i związków chemicznych, które w wyższych stężeniach prowadzą do korozji i tworzenia osadów.

Zarówno odmuliny, jak i odsoliny mają wysoką temperaturę i ciśnienie, dlatego ich bezpośrednie odprowadzanie jest niebezpieczne i nieekonomiczne – stąd potrzeba stosowania rozprężaczy.

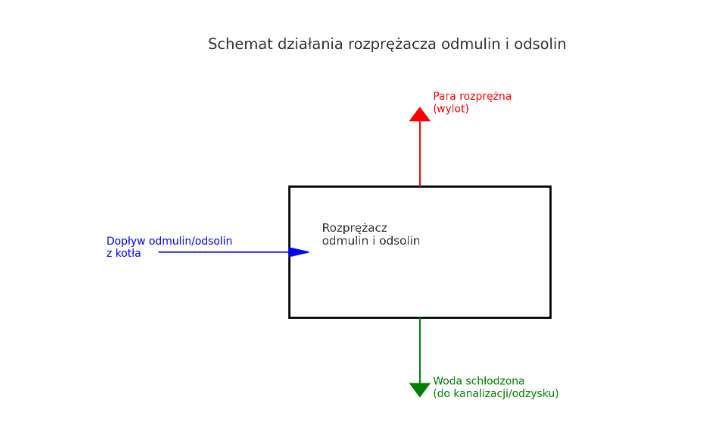

3. Zasada działania rozprężaczy odmulin i odsolin

1. Dopływ medium – gorąca woda z kotła (odmuliny i odsoliny) trafia do rozprężacza.
2. Proces rozprężania – w wyniku obniżenia ciśnienia część wody natychmiast odparowuje, tworząc tzw. parę rozprężną.
3. Oddzielenie faz – para zostaje odprowadzona do atmosfery, do kondensatu lub do innego układu odzysku energii, a woda (już o niższej temperaturze) trafia do kanalizacji bądź dalszej obróbki.
4. Kontrola i bezpieczeństwo – rozprężacz wyposażony jest w króćce wlotowe, wylotowe, odpowietrzniki i zawory bezpieczeństwa, które gwarantują stabilną i bezpieczną pracę.





4. Budowa rozprężaczy odmulin i odsolin

Typowy rozprężacz składa się z:

• stalowego cylindrycznego korpusu,
• króćców przyłączeniowych (dopływ odmulin/odsolin, wylot wody, wylot pary),
• wewnętrznych elementów separacyjnych,
• armatury kontrolno-pomiarowej,
• izolacji termicznej (w zależności od zastosowania).

W zależności od wymagań projektowych i ciśnienia roboczego rozprężacze wykonywane są ze stali węglowej, nierdzewnej lub specjalnych gatunków odpornych na wysoką temperaturę.

5. Zastosowanie rozprężaczy w przemyśle

Energetyka

• w elektrowniach i elektrociepłowniach – obsługa dużych kotłów parowych,
• zapewnienie bezpiecznego odprowadzania odsolin i odmulin.

Przemysł chemiczny i rafineryjny

• kontrola parametrów wody kotłowej,
• zabezpieczenie instalacji przed nadmiernym stężeniem soli i zanieczyszczeń.

Przemysł spożywczy

• zakłady mleczarskie, browary, cukrownie – wszędzie tam, gdzie stosuje się parę technologiczną.

Ciepłownictwo

• systemy parowe w dużych zakładach i kotłowniach miejskich.



6. Zalety stosowania rozprężaczy odmulin i odsolin

• Bezpieczeństwo – eliminacja ryzyka bezpośredniego zrzutu gorącej wody pod wysokim ciśnieniem.
• Oszczędność energii – możliwość odzysku pary rozprężnej i ponownego jej wykorzystania.
• Ochrona środowiska – schłodzenie i kontrolowany zrzut wody do kanalizacji lub dalszego procesu.
• Dłuższa żywotność instalacji – redukcja osadów i soli w wodzie kotłowej.
• Zgodność z przepisami – rozprężacze spełniają normy UDT i wymagania bezpieczeństwa.



7. Jak dobrać rozprężacz do instalacji?

Przy wyborze rozprężacza należy zwrócić uwagę na:

• ciśnienie i temperaturę medium,
• ilość odprowadzanych odmulin i odsolin,
• miejsce montażu (kotłownia, zakład przemysłowy, elektrownia),
• materiał wykonania,
• zgodność z normami UDT i przepisami BHP.

Najlepszym rozwiązaniem jest dobór urządzenia indywidualnie do parametrów instalacji – każda kotłownia ma inne potrzeby.

8. Konserwacja i eksploatacja

• Regularne kontrole stanu technicznego zbiornika i armatury.
• Okresowe przeglądy zgodne z wytycznymi UDT.
• Kontrola zaworów bezpieczeństwa i odpowietrzników.
• Sprawdzanie szczelności i stanu izolacji cieplnej.



9. FAQ – najczęściej zadawane pytania

1. Czy rozprężacz zawsze jest wymagany przy kotle parowym?
 Tak – ze względu na bezpieczeństwo i przepisy UDT, rozprężacz jest niezbędnym elementem instalacji.

2. Czy para rozprężna może być ponownie wykorzystana?
 Tak – w wielu zakładach kieruje się ją do instalacji grzewczej lub sieci kondensatu, co poprawia efektywność energetyczną.

3. Z jakiego materiału wykonuje się rozprężacze?
 Najczęściej ze stali węglowej lub nierdzewnej, w zależności od parametrów pracy i wymagań instalacji.

4. Czy rozprężacz wymaga certyfikacji?
 Tak – jako zbiornik ciśnieniowy podlega dozorowi technicznemu (UDT).

5. Jak długo działa rozprężacz?
 Przy prawidłowej eksploatacji i konserwacji – nawet kilkadziesiąt lat.

Podsumowanie

Rozprężacze odmulin i odsolin to urządzenia kluczowe dla bezpieczeństwa i efektywności pracy instalacji parowych. Zapobiegają osadzaniu się zanieczyszczeń, chronią kotły przed uszkodzeniem i pozwalają na bezpieczny zrzut wody oraz odzysk pary.

Dzięki nim zakłady przemysłowe i energetyczne mogą działać wydajniej, oszczędniej i zgodnie z normami ochrony środowiska. To inwestycja w bezpieczeństwo, niezawodność i trwałość całego systemu.
